Hướng dẫn lắp đặt bẫy hơi nhiệt động Valsteam ADCA

LẮP ĐẶT

Trước khi thực hiện bất kỳ công việc lắp đặt nào, hãy tham khảo mục Thông tin an toàn.

CẢNH BÁO

NGUY CƠ CHẤN THƯƠNG DO HỖ TRỢ KHÔNG ĐẦY ĐỦ TRONG QUÁ TRÌNH LẮP ĐẶT

Việc không hỗ trợ đầy đủ sản phẩm trong quá trình lắp đặt có thể khiến sản phẩm rơi xuống và gây thương tích cá nhân.

- Đảm bảo sản phẩm được giữ chắc chắn trong suốt quá trình lắp đặt.

- Mang giày bảo hộ an toàn.

LƯU Ý

NGUY CƠ HƯ HỎNG SẢN PHẨM DO ỨNG SUẤT

Sản phẩm không được thiết kế để chịu các ứng suất từ hệ thống mà nó được kết nối.

- Đảm bảo rằng đường ống kết nối không gây ra ứng suất (lực hoặc mô-men xoắn) lên thân sản phẩm trong quá trình lắp đặt và vận hành.

- Không sử dụng sản phẩm như một điểm nâng.

1. Chuẩn bị trước khi lắp đặt

Trước khi lắp đặt, hãy đảm bảo các điều kiện sau được đáp ứng:

• - Khu vực lắp đặt dễ tiếp cận và thiết bị được lắp đặt ở vị trí mà việc vận hành và bảo trì có thể được thực hiện an toàn.
• - Sản phẩm sẽ được lắp đặt với sự hỗ trợ thích hợp và không có ứng suất nào có thể bị gây ra bởi hệ thống, ví dụ như do giãn nở ống. Cần thực hiện các biện pháp phòng ngừa cần thiết trong quá trình thiết kế hệ thống.
• - Đường ống nơi sản phẩm sẽ được lắp đặt phải được thiết kế sao cho nó chịu được trọng lượng của sản phẩm. Đường ống có thể cần được hỗ trợ ở cả hai phía cạnh sản phẩm, đặc biệt nếu kích thước và trọng lượng của sản phẩm đáng kể và nếu hệ thống có thể gặp phải rung động.
• - Sản phẩm không bị hư hỏng.
• - Đảm bảo tất cả các vật liệu và dụng cụ cần thiết đã sẵn sàng trong suốt quá trình lắp đặt.
• - Tham chiếu đến tài liệu Hướng dẫn lắp đặt và bảo trì (IMI), Tờ thông tin (IS) và bảng tên sản phẩm, kiểm tra rằng sản phẩm phù hợp với mục đích lắp đặt: nhiệt độ, môi chất, áp suất, v.v.
• - Kiểm tra rằng không có vật thể lạ bên trong các đường ống và các phụ kiện, có thể cần phải xả sạch. Những thứ này cần được làm sạch kỹ lưỡng.
• - Kiểm tra bất kỳ đồng hồ đo áp suất nào đã được lắp đặt và đảm bảo chúng hoạt động bình thường.

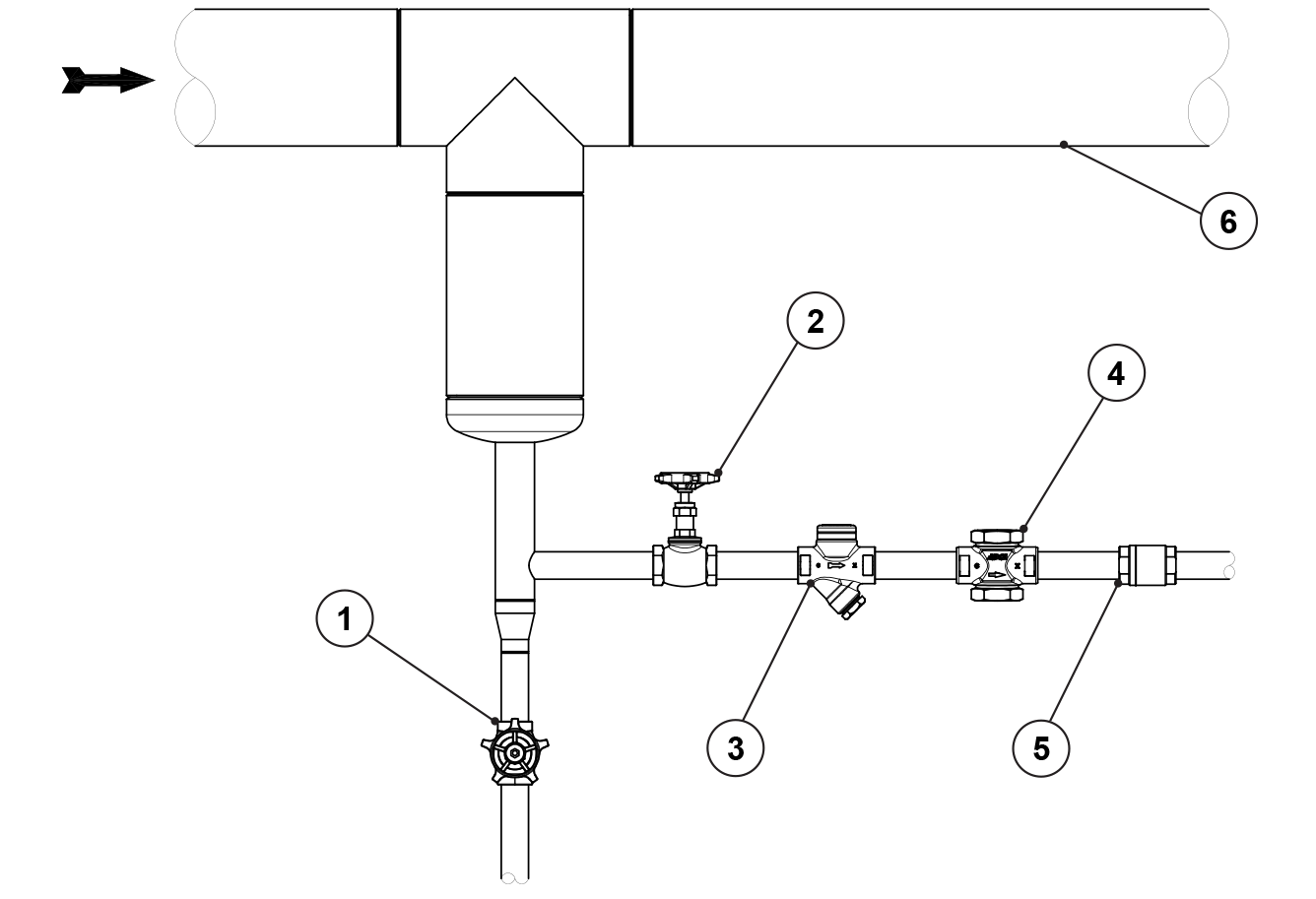

• - Một ví dụ về lắp đặt điển hình được hiển thị trong Hình 2. Van một chiều là cần thiết để ngăn dòng chảy ngược khi xả vào đường hồi kín.
• - Một bộ lọc đường ống ADCA bổ sung có thể cần được lắp đặt trước bẫy hơi trong một số ứng dụng, ngăn chặn các hạt rắn trong môi chất gây hư hỏng sản phẩm.

LƯU Ý

Bản vẽ lắp ráp (AD) với các chi tiết lắp ráp và danh sách các bộ phận có sẵn theo yêu cầu.

CẢNH BÁO

NGUY CƠ BỎNG DO NƯỚC NGƯNG XẢ RA KHÔNG KHÍ

Nước ngưng từ bẫy hơi xả ra không khí có thể gây thương tích nghiêm trọng vì môi chất xả có thể đạt nhiệt độ 100ºC.

- Đảm bảo bẫy hơi xả ra nơi an toàn.

2. Quy trình lắp đặt

• 1. Tháo màng nhựa và các bao bì khác, cũng như các nắp bảo vệ được đặt trên các mặt bích hoặc đầu nối. Đảm bảo bẫy hơi không có vật lạ.
• 2. Vị trí lắp đặt được khuyến nghị là nằm ngang với phần tử lọc hướng xuống. Việc lắp đặt theo chiều dọc là có thể, tuy nhiên sẽ làm tăng sự mài mòn và rút ngắn tuổi thọ của sản phẩm.
• 3. Bẫy hơi có mũi tên hoặc ký hiệu đầu vào/đầu ra, hãy chắc chắn rằng nó được lắp đặt đúng hướng theo dòng chảy của chất lỏng.
• 4. Cẩn thận với các vật liệu kết nối và các hợp chất làm kín để đảm bảo rằng không có gì có thể chặn hoặc xâm nhập vào bẫy hơi gây ra trục trặc. Đối với các kết nối mặt bích, sử dụng miếng đệm mặt bích phù hợp.
• 5. Khi lắp đặt phiên bản hàn ổ cắm hoặc hàn đối đầu, việc hàn phải được thực hiện bởi nhân viên có trình độ theo quy trình hàn thích hợp. Không hàn trên lớp bảo vệ chống ăn mòn (sơn, lớp phủ bề mặt). Nếu có lớp bảo vệ chống ăn mòn ở các đầu hàn, hãy loại bỏ nó trước khi hàn. Sau khi hàn bẫy hơi vào đường ống, sửa chữa lớp bảo vệ chống ăn mòn của nó.
