Quy trình bảo trì bẫy hơi đĩa nhiệt động Valsteam ADCA

BẢO TRÌ

Trước khi thực hiện bất kỳ quy trình bảo trì nào, tham khảo mục Thông tin an toàn.

Sản phẩm cần được bảo trì để đảm bảo hoạt động chính xác và an toàn trong suốt vòng đời của nó. Công việc bảo trì nên được thực hiện có kế hoạch theo các khoảng thời gian định kỳ. Các khoảng thời gian này phải do người vận hành xác định dựa trên điều kiện sử dụng.

1. Quy trình bảo trì

• 1. Đảm bảo tất cả các vật liệu và công cụ cần thiết sẵn sàng trong quá trình bảo trì.
• 2. Thực hiện quy trình tắt máy.
• 3. Thực hiện quy trình bảo trì.
• 4. Đưa sản phẩm trở lại vận hành.

2. Thay thế đĩa và seat van

• 1. Tháo nắp cách nhiệt (12), nếu đã được lắp đặt, bằng cách sử dụng tuốc nơ vít dẹt nhỏ vào các rãnh hở hai bên.
• 2. Tháo nắp trên và cẩn thận tháo đĩa van (5), seat van (4), gioăng (3) và ống (8). Tháo vòng bimetal (6) và miếng đệm (7) nếu bẫy hơi là DT40/2 hoặc DT46.
• 3. Cẩn thận làm sạch bề mặt tiếp xúc của gioăng và lắp gioăng mới (3).
• 4. Lắp ống (8) vào vị trí, lắp seat van mới (4) và đĩa van (5). Đảm bảo đĩa van có các rãnh tròn hướng về phía seat van. Cẩn thận với các bề mặt làm kín.
• 5. Bôi chất bôi trơn chống bám dính thích hợp lên ren của nắp và vặn lại với lực mô-men khuyến nghị – xem mục 5 – Lực siết chặt. Lắp nắp cách nhiệt (12).

3. Vệ sinh hoặc thay thế lưới lọc

• 1. Tháo phích cắm (11) và lấy lưới lọc (9) và gioăng (10) ra.
• 2. Lắp lưới lọc mới hoặc đã được vệ sinh (9) vào rãnh của phích cắm (11).
• 3. Bôi chất bôi trơn chống bám dính lên ren của phích cắm (11). Lắp gioăng mới (10) và vặn phích cắm (11) với lưới lọc (9) vào thân (1), siết chặt theo lực mô-men khuyến nghị – xem mục 5 – Lực siết chặt.

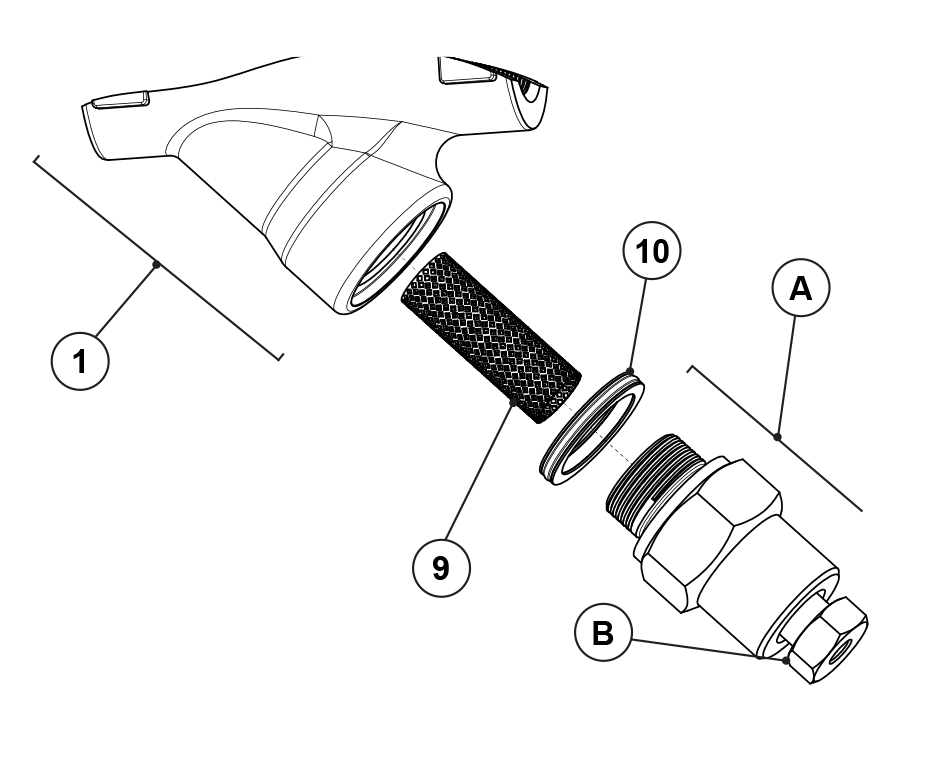

4. Lắp đặt van xả cặn BDV thay thế

• 1. Tháo phích cắm (11) và lấy lưới lọc (9) và gioăng (10) ra.
• 2. Lắp lưới lọc mới hoặc đã được vệ sinh (9) vào rãnh của thân van xả cặn BDV (11).
• 3. Bôi chất bôi trơn chống bám dính lên ren của van xả cặn BDV (A). Lắp gioăng (10) đi kèm với bộ retrofit và vặn van xả cặn BDV (A) với lưới lọc (9) vào thân (1), siết chặt theo lực mô-men khuyến nghị – xem mục 5 – Lực siết chặt.
• 4. Đảm bảo van đã được đóng khi không sử dụng bằng cách siết chặt vít van (B) với lực mô-men 20-25 Nm và đảm bảo không có rò rỉ.

Van xả cặn BDV

5. Lực siết chặt
