Van Điều Khiển Mức Samyang YAWEL-1 | Van Phao Điện Thủy Lực Tự Động

Trong các hệ thống cấp nước công nghiệp, dân dụng hay nông nghiệp, việc duy trì một mực nước ổn định trong bồn chứa là yêu cầu quan trọng. Van điều khiển mức Samyang YAWEL-1 là giải pháp kỹ thuật tiên tiến đến từ Hàn Quốc, được thiết kế để tự động kiểm soát quá trình cấp nước vào bồn.

Đây là loại van thủy lực (dạng màng) có công suất lớn , được điều khiển Bật/Tắt (On/Off) thông qua một van solenoid điện (van phao điện). Van sẽ tự động mở để cấp nước khi mực nước trong bể chứa giảm xuống mức cài đặt, và tự động đóng kín khi nước dâng đến mức mong muốn. Nhờ cơ chế này, Samyang YAWEL-1 đảm bảo hiệu suất kiểm soát mực nước vượt trội, ngay cả với các van có đường kính lớn.

Nguyên Lý Hoạt Động Của Van YAWEL-1

Không giống như van phao cơ truyền thống, YAWEL-1 là một hệ thống điều khiển tinh vi, hoạt động dựa trên sự chênh lệch áp suất thủy lực. Nguyên lý này được điều khiển bởi một van solenoid (van điện từ) và hệ thống cảm biến mực nước (thường là phao điện hoặc que đo điện cực).

• Khi Bể Cạn (Cần Cấp Nước):
  • Cảm biến mực nước phát hiện mực nước thấp và gửi tín hiệu về tủ điều khiển.
  • Tủ điều khiển cấp nguồn điện (ví dụ: AC 220V) cho van solenoid.
  • Van solenoid mở, cho phép nước (hoặc áp suất) trong buồng điều khiển (phía trên màng van chính) được xả ra ngoài.
  • Lúc này, áp suất của dòng chảy đầu vào tác động lên phía dưới màng van, thắng lực cản của lò xo và trọng lượng van, đẩy van chính MỞ ra hoàn toàn để cấp nước vào bể.
• Khi Bể Đầy (Ngừng Cấp Nước):
  • Cảm biến mực nước phát hiện mực nước đã đầy và báo về tủ điều khiển.
  • Tủ điều khiển ngắt nguồn điện khỏi van solenoid.
  • Van solenoid đóng lại.
  • Nước từ đầu vào sẽ đi qua một ống đồng nhỏ, nạp đầy áp suất vào buồng điều khiển (phía trên màng van). Áp suất này cân bằng và lớn hơn áp suất đầu vào (do diện tích tiếp xúc lớn hơn), kết hợp với lực lò xo đẩy màng van đi xuống, đóng kín van chính và ngắt dòng cấp nước.

Tính Năng Nổi Bật và Thông Số Kỹ Thuật

Các Tính Năng Ưu Việt Của YAWEL-1

• Tự Động Hoàn Toàn: Van có thể tự động Bật/Tắt mà không cần sự can thiệp thủ công. Có thể kết hợp với hệ thống dây điện để điều khiển từ xa.
• Độ Kín Tuyệt Đối: Được trang bị màng cao su NBR và đĩa van (NBR, CAC406) được gia công đặc biệt, đảm bảo độ kín cao, không gây rò rỉ khi van ở trạng thái đóng.
• Chống Búa Nước (Water Hammer): Van được tích hợp một van điều khiển tốc độ (van kim). Van này cho phép người vận hành tùy chỉnh tốc độ đóng/mở của van chính, giúp hệ thống vận hành êm ái, giảm thiểu hiện tượng búa nước và rung đường ống.
• Bền Bỉ & Dễ Bảo Trì: Van có cấu trúc đơn giản, giúp việc kiểm tra và sửa chữa trở nên dễ dàng. Thân van được làm bằng gang (GC200) chịu lực tốt.
• Ứng Dụng Đa Dạng: Phù hợp cho nhiều loại môi trường như nước sạch, nước công nghiệp, và cả nước dùng trong nông nghiệp.

Thông Số Kỹ Thuật Chi Tiết

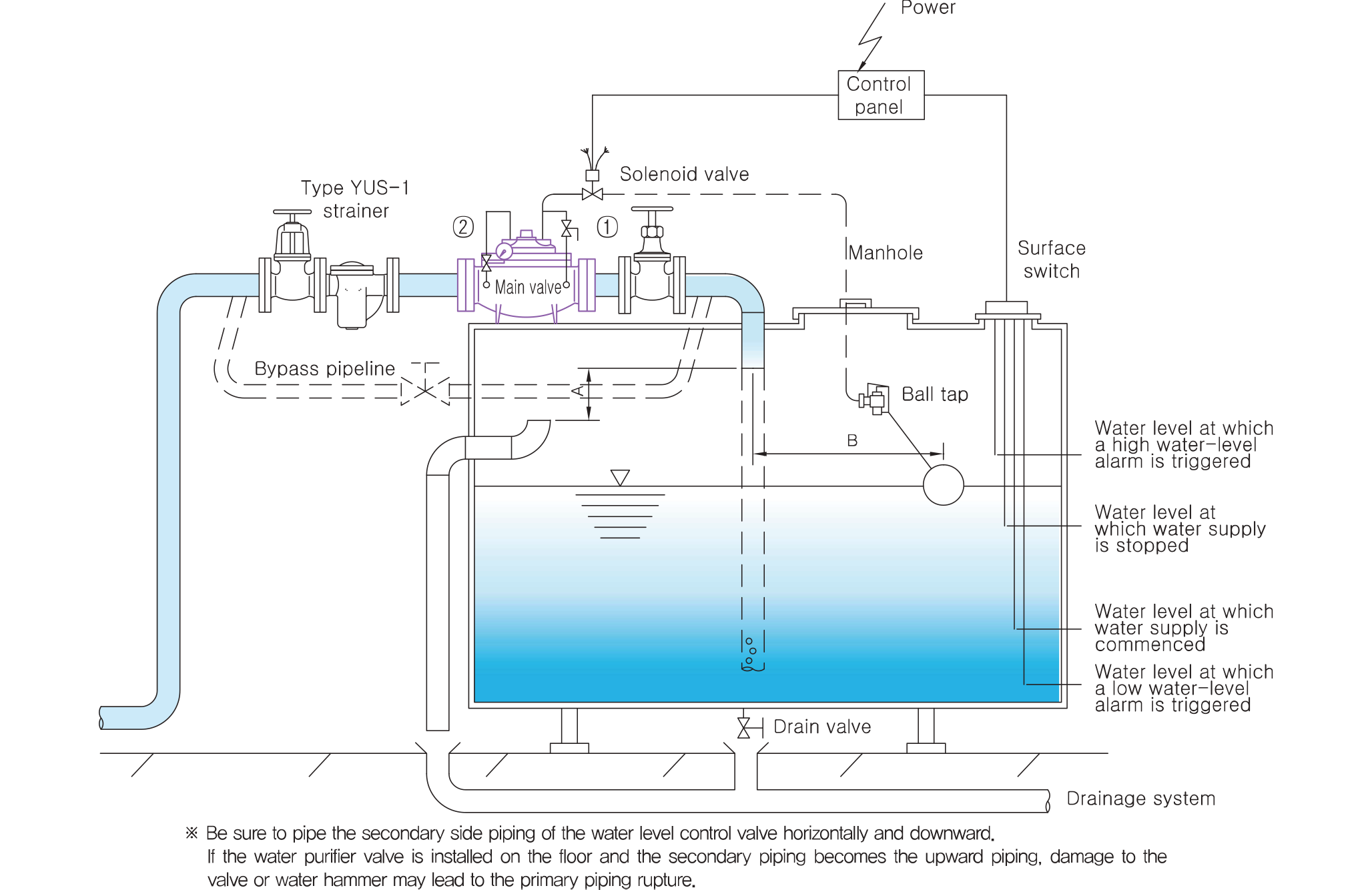

Các Lưu Ý Bắt Buộc Khi Lắp Đặt

• Lắp Đặt Lọc Y (Strainer): Bắt buộc phải lắp một Lọc Y (khuyến nghị từ 40 MESH trở lên) ở phía trước van YAWEL-1. Điều này để ngăn chặn rác cặn, sỏi đá... đi vào van, gây kẹt hoặc làm hỏng màng van và van solenoid.
• Lắp Đặt Đường Ống Bypass: Luôn luôn lắp đặt một đường ống bypass (đường vòng) song song với van chính. Đường ống này giúp hệ thống vẫn có thể cấp nước thủ công khi cần bảo trì, sửa chữa van YAWEL-1.
• Hướng Lắp Đặt: Lắp van theo đúng chiều mũi tên chỉ hướng dòng chảy trên thân van. Đường ống ở phía đầu ra (thứ cấp) của van nên được lắp đặt nằm ngang hoặc dốc xuống. Lắp dốc lên có thể gây ra hiện tượng búa nước hoặc làm hỏng van.
• Vệ Sinh Đường Ống: Trước khi vận hành, phải mở van bypass để xả toàn bộ cặn bẩn, rác thải trong đường ống ra ngoài.
